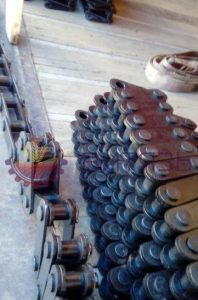

Цепь М112, М160, М224

Цепи тяговые пластинчатые широко используются в подъемно-транспортных и прочих механизмах. Востребованы в судостроении, дорожной технике, в оборудовании, предназначенном для сахарной промышленности, в водоочистных сооружениях и конвейерах различного назначения.

Заказать консультацию

цепь M112 M160 M224Конструктивно по своим техническим особенностям подразделяются на: катковые, роликовые, втулочные.

Технические характеристики цепей данной категории определяются по ГОСТу 588—81 и, соответственно, их производство осуществляется по разработанным согласно ГОСТ чертежам.

Стандартом оговорено производство цепей, как разборных, так и неразборных, со сплошными валиками либо исключительно неразборных с полыми валиками. Конкретно соединение отрезков неразборных цепей осуществляется наружным звеном со съемной пластиной, а в случае с разборными — соединение звеньев происходит расклепкой непосредственно стыковочного звена.

Буквально для всех пластинчатых цепей, без исключения, учтены определенные типы присоединительных звеньев, а именно пластины:

  • с отверстиями в полке — одним или несколькими
  • без полок с одним отверстием или несколькими



ТЕХНИЧЕСКИЕ ХАРАКТРИСТИКИ

Параметры Обозначение по ГОСТ 588-81
М112 М160 М224
Разрушающая нагрузка

Q min, кН



112



160



224
Шаг цепи,

t , мм



80-400



100-500



125-630
Длина валика, max b1, мм 73 85 98
Диаметры:
— отверстия полого валика d, мм — — —
— валика, d1, мм 15 18 21
— втулки, d2, мм 21 25 30
— ролика, d2, мм 30 36 42
— катка, d4, мм 60 70 85
— реборды, d5, мм 75 90 105
Толщина реборды, max, b2, мм 7 8,5 10
Расстояние между внутренними пластинами, min, b3, мм 31 36 42
Габаритный размер, max, b4, мм 101 117 134
Высота пластин, max, h, мм 40 45 56
Толщина пластин, S, мм 6 7 8

Завод «Витязь» предлагает цепи тяговые пластинчатые в неограниченном количестве. Все цепи в обязательном порядке на завершающем этапе производства подвергаются испытаниям установленными методами. Все представленные на сайте цепи с подробными характеристиками — рассчитываются под определенные задачи и нагрузки.

Мы готовы предоставить заказчику нашей продукции протоколы осуществленных проверок, как и сопроводительные документы одновременно с отгружаемой партией цепей с фиксированием выходных данных: маркировка продукции, товарный знак, штамп ОТК.
